Offroad modely Boom Racing

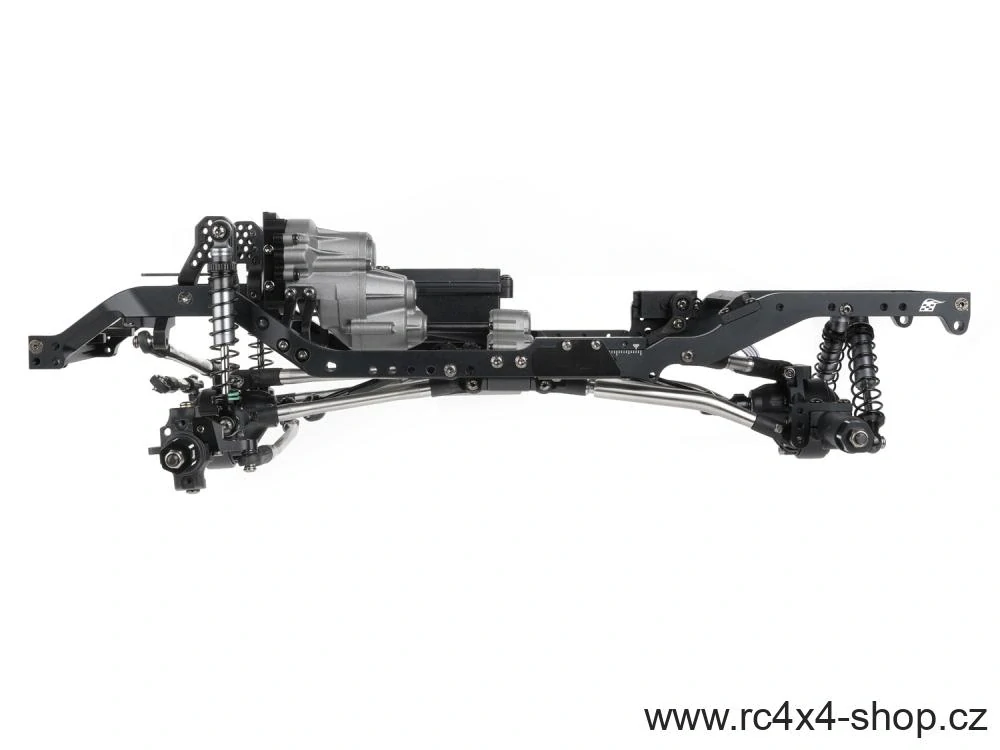

Builder's Kit BRX01 AWB, stavebnice podvozku, verze s linky

Builder's Kit BRX01 AWB, stavebnice podvozku, verze s linky

Novinka

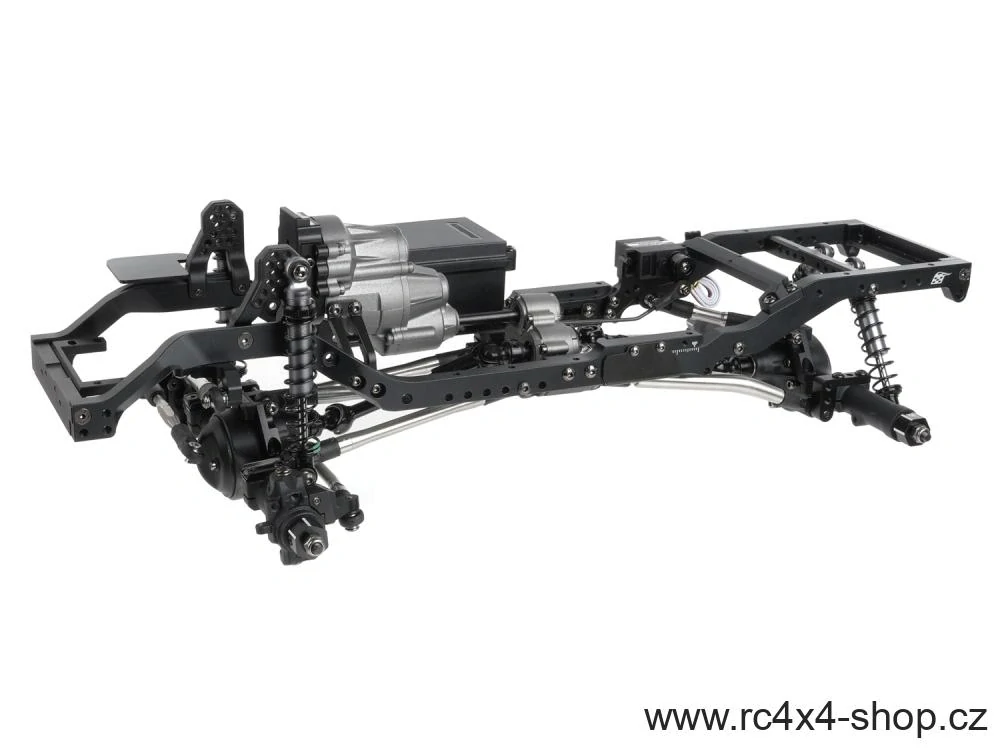

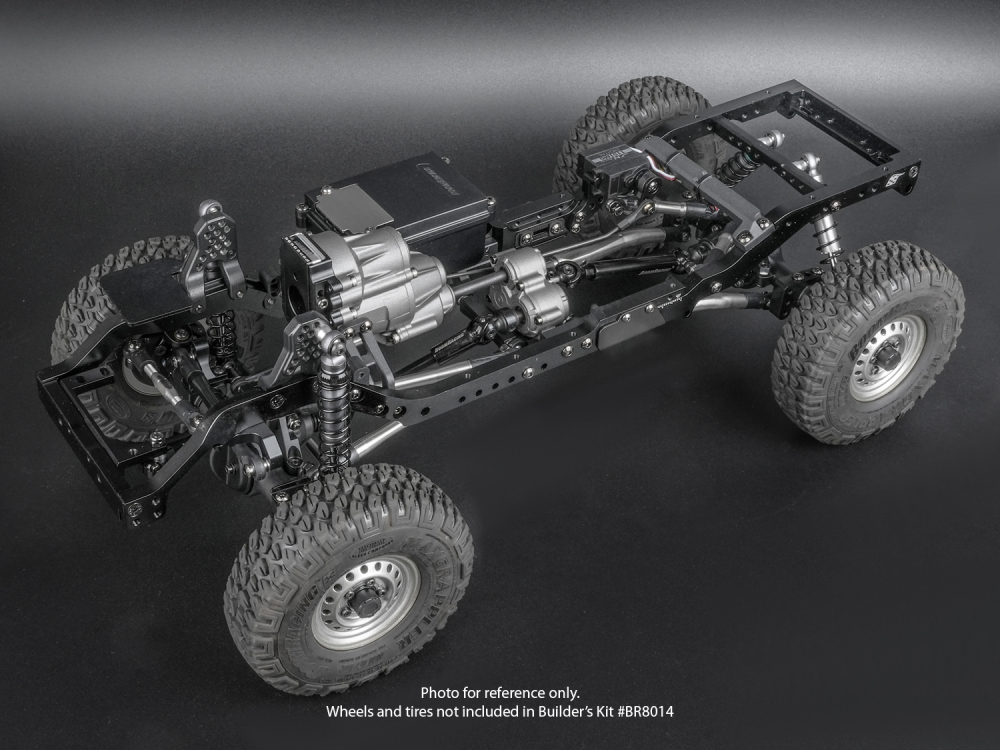

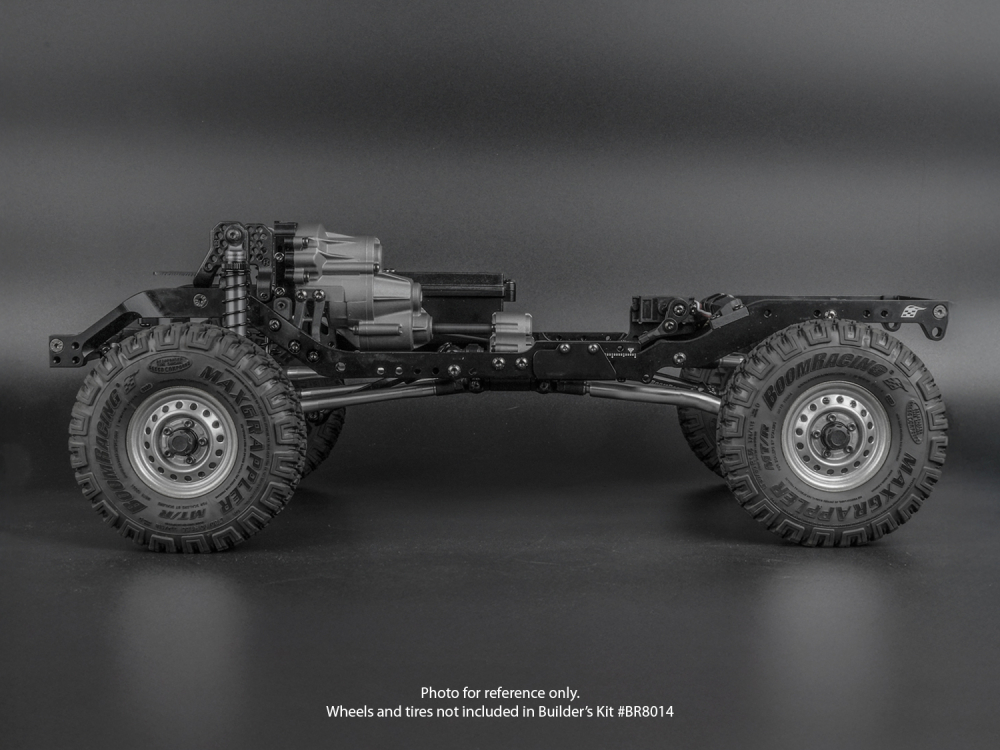

Boom Racing BRX01 AWB Link Adjustable Wheelbase 1/10 4WD Builder's Kit for BRX01 AWB Stavebnice podvozku BRX01 AWB Link Podvozek BRX01 AWB (s nastavitelným rozvorem, verze s linky a tlumiči s vinutými pružinami) je nejnovější evolucí osvědčené platformy BRX01, zkonstruované pro nadšence, kteří si ... celý popis

Dostupnost

Skladem

Cena před slevou

15 490,00 Kč

Nejsme plátci DPH

14 490,00 Kč

Číslo produktu:BR8014

Měřítko:1/10

Výrobce:Boom Racing

Rozvor:265 - 285 mm

Délka:401 mm

Šířka:199 mm

Hlídat cenu / dostupnost

Podobné produkty

Novinka

Cena před slevou 19 990,00 Kč

19 490,00 Kč

19 490,00 Kč

Skladem

Novinka

Land Rover Defender D110 6x6 Boom Racing BRX02

Cena před slevou 22 999,00 Kč

22 499,00 Kč

22 499,00 Kč

Skladem

Novinka

Land Rover Series II 88 Station Wagon Boom Racing BRX02

Cena před slevou 21 999,00 Kč

21 499,00 Kč

21 499,00 Kč

Skladem

Novinka

Land Rover Series III 88 Boom Racing BRX02

Cena před slevou 21 499,00 Kč

20 999,00 Kč

20 999,00 Kč

Skladem

Novinka

Land Rover Series III 109 Boom Racing BRX02

Cena před slevou 21 999,00 Kč

21 499,00 Kč

21 499,00 Kč

Skladem

Kompletní specifikace
Komentáře 0
Ke stažení
Související zboží4
Builder's Kit BRX01 AWB, stavebnice podvozku, verze s linky
Skladem
14 490,00 Kč
/ ks

Kompletní specifikace

Boom Racing BRX01 AWB Link Adjustable Wheelbase 1/10 4WD Builder's Kit for BRX01 AWB

Stavebnice podvozku BRX01 AWB Link

Podvozek BRX01 AWB (s nastavitelným rozvorem, verze s linky a tlumiči s vinutými pružinami) je nejnovější evolucí osvědčené platformy BRX01, zkonstruované pro nadšence, kteří si cení maketového realismu, jistoty při jízdě v terénu a platformy připravené na budoucnost. Díky realistickému tříprvkovému zavěšení s panhardskou tyčí je rozvor nastavitelný v rozmezí 265–285 mm (10,4–11,2 palce), přičemž jsou k dispozici volitelné komponenty pro další úpravu rozvoru a šířky náprav pro širokou škálu maketových staveb.

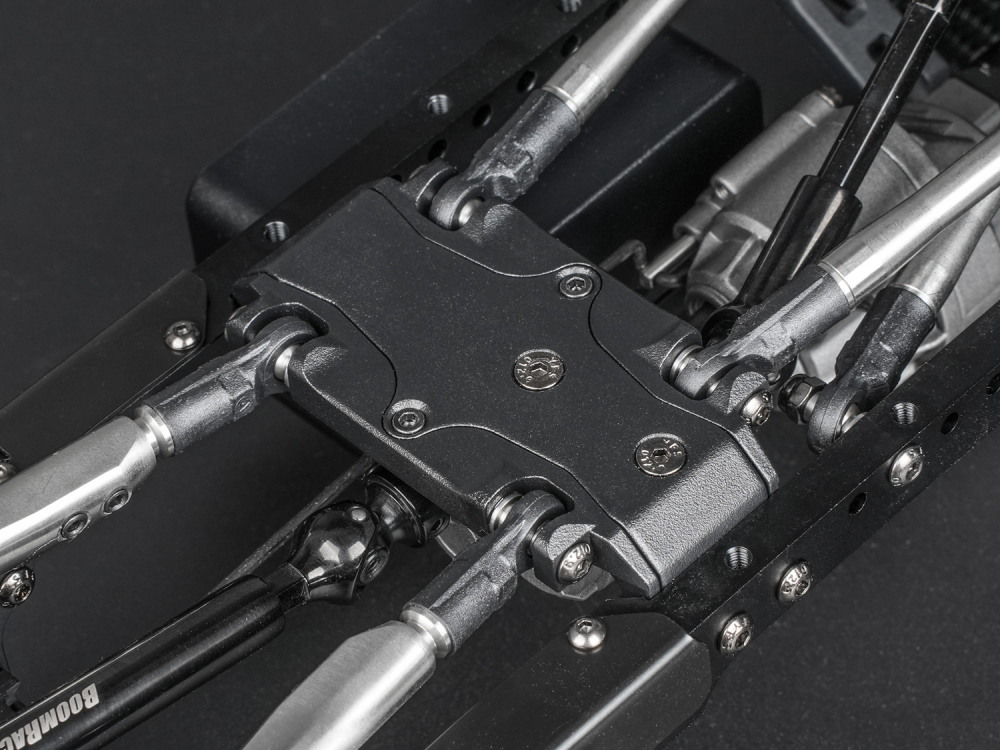

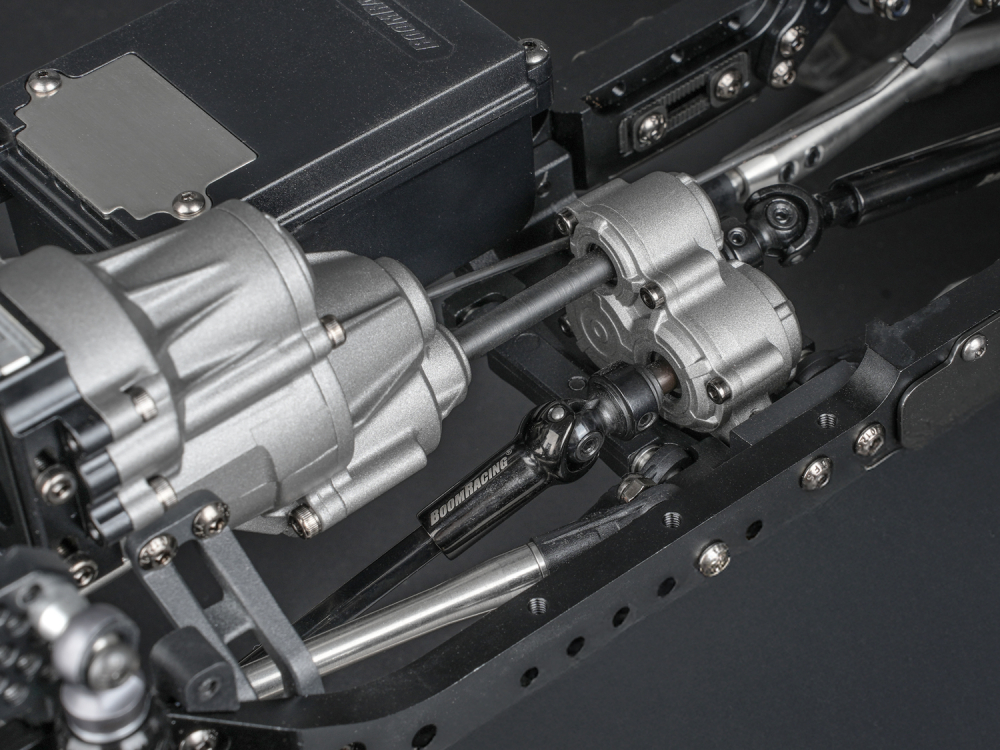

Výkon je přenášen prostřednictvím robustní dvourychlostní převodovky BCF2™ a oddělené rozvodovky B2X™. Pohonné ústrojí je připraveno na „overdrive“ (zrychlení přední nápravy) pomocí volitelných ozubených kol v rozvodovce a je propojeno vysoce účinným výstupním hřídelem. Toto uspořádání zjednodušuje montáž, snižuje vůle v pohonu a zajišťuje hladší a efektivnější přenos výkonu v terénu.

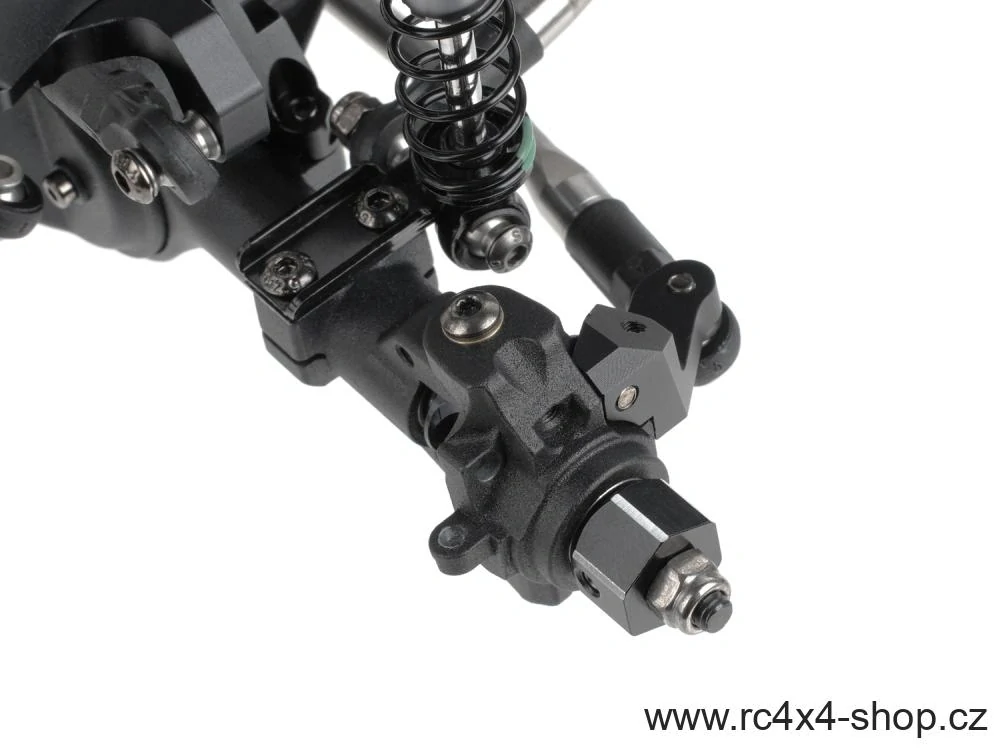

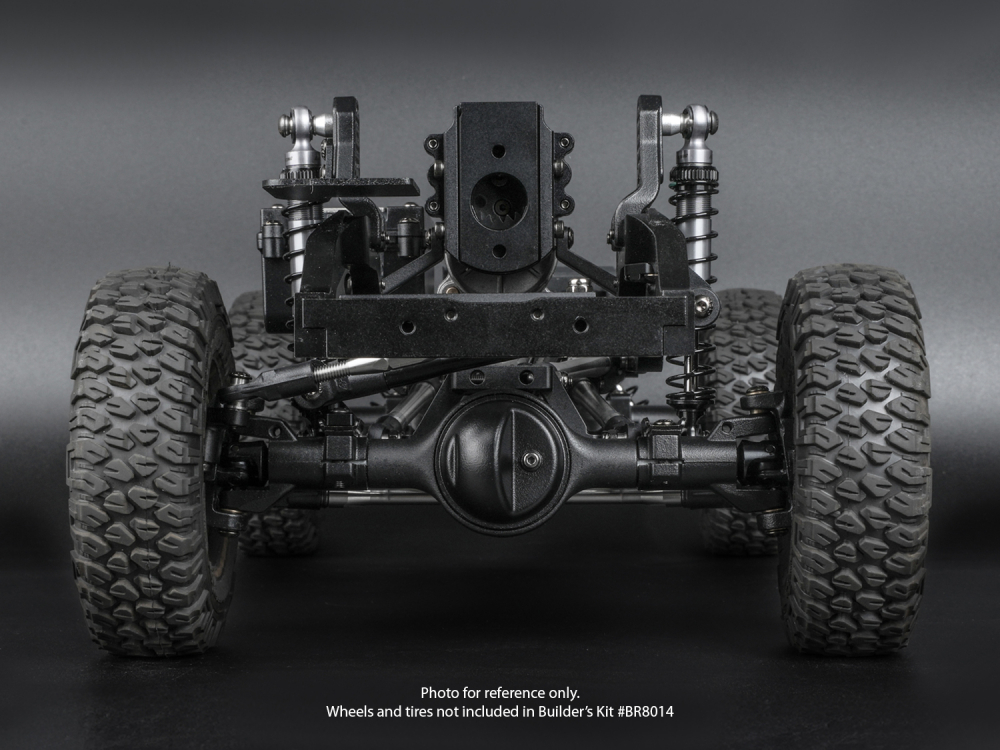

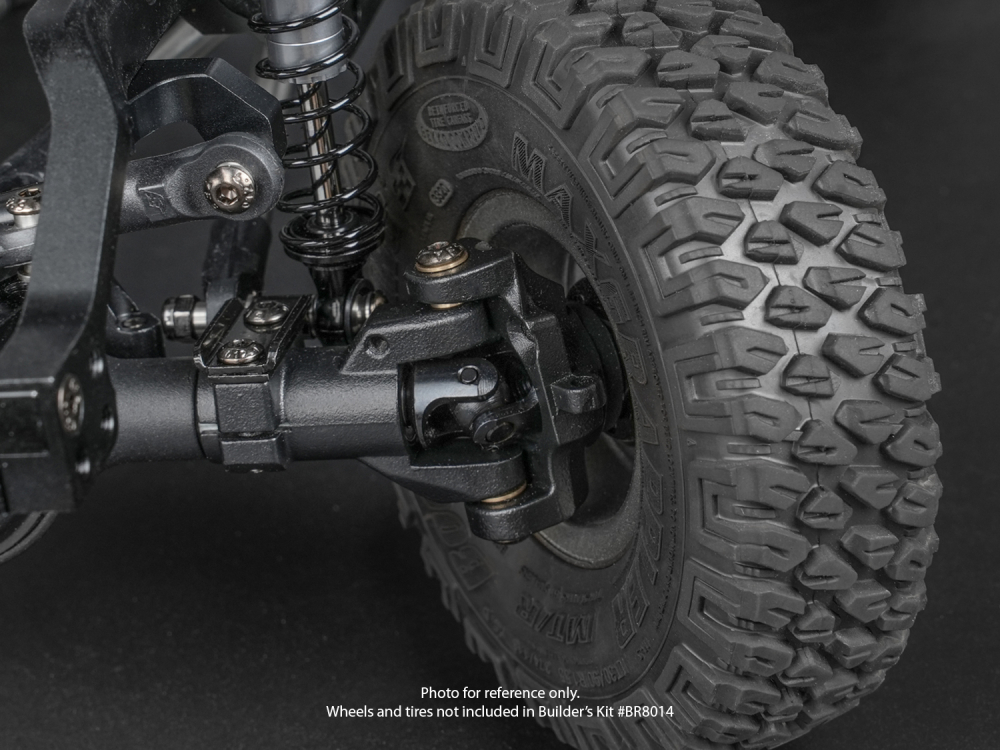

Základem jsou osvědčené nápravy BRX80 PHAT™, nyní vylepšené o nový design C-hubů a těhlic s využitím svislých čepů a mosazných pouzder pro vyšší odolnost a dlouhodobou přesnost. Uvnitř jsou vpředu i vzadu použita naše vlastní odolná ocelová kalená diferenciálová kola AR44 s trojúhelníkovým unášečem a šikmým ozubením 30/8T, přičemž v zadní nápravě jsou použita kola s opačným řezem. Protiběžná zadní náprava účinně eliminuje kroucení podvozku (torque twist), což vede k výjimečné stabilitě šasi při zatížení.

Dříve volitelná sada držáku panhardské tyče s vysokým křížením je nyní standardem. Toto nastavení umožňuje použití delších tlumičů pro maximalizaci křížení při současném výrazném omezení stranového pohybu nápravy. Delší panhardská tyč také zlepšuje geometrii nápravy, což přináší předvídatelnější ovladatelnost a konzistentní výkon v různém terénu.

Nastavitelný rozvor

Základní rozsah rozvoru je 265–285 mm (10,4–11,2"). Přední část šasi, včetně předních linků a geometrie zavěšení, zůstává pevná a nepohybuje se.

Nastavení rozvoru se provádí v zadní části šasi. Zadní nosníky kloužou v integrovaném vedení, což umožňuje přesné a opakovatelné polohování. Horní zadní linky jsou namontovány přímo na zadní nosníky a pohybují se společně s nimi, což eliminuje potřebu jejich výměny nebo přenastavování.

Konečné jemné doladění zajišťují nastavitelné spodní zadní nerezové linky s vysokou průchodností, které umožňují nastavení až o 20 mm, čímž zajišťují správnou polohu nápravy a vyrovnání pohonu v celém rozsahu rozvoru.

Potřebujete jiný rozvor? Volitelné komponenty XL a 2XL vám umožní prodloužit šasi na 285–305 mm (11,2–12,0") nebo 305–325 mm (12,0–12,8") v závislosti na vaší stavbě.

Existují dva způsoby, jak toho dosáhnout. Správná metoda závisí na tom, co stavíte.

Maketové stavby s kompletní pevnou karoserií (hard body), korbou a zadním nárazníkem jsou nejvhodnější pro první přístup.
Stavby zaměřené na crawling, které těží z kratších nosníků a lepšího nájezdového úhlu, mohou preferovat druhý přístup.

První přístup: Nosníky + Pohon + Linky (doporučeno pro maketové stavby)

Tato metoda vyžaduje tři komponenty. Vyberte díly, které odpovídají vašemu cílovému rozvoru.

Zadní nosníky šasi
- 285-305 mm (11,2-12,0"): XL #BRLC70213
- 305-325 mm (12,0-12,8"): 2XL #BRLC70235
Zadní kardan
- 280-300 mm (11,0-11,8"): #BRKD003-107
- 293-319 mm (11,5-12,6"): #BRKD003-119
Spodní zadní linky
- 285-305 mm (11,2-12,0"): XL 62 mm #BRLC70229-XL
- 305-325 mm (12,0-12,8"): 2XL 82 mm #BRLC70229-2XL

Příklad:
Pro nastavení rozvoru 313 mm (12,3") použijte zadní nosníky šasi 2XL (#BRLC70235), zadní centrální CVD kardan (#BRKD003-119) a 82mm hřídele spodních zadních linků 2XL (#BRLC70229-2XL).

Druhý přístup: Pouze linky (krátké nosníky, lepší nájezdový úhel)

Tato metoda prodlužuje rozvor při zachování standardních nosníků. Je vyžadována dvojice vlastních horních zadních linků.

Zadní kardan
- 280-300 mm (11,0-11,8"): #BRKD003-107
- 293-319 mm (11,5-12,6"): #BRKD003-119
Spodní zadní linky
- 285-305 mm (11,2-12,0"): XL 62 mm #BRLC70229-XL
- 305-325 mm (12,0-12,8"): 2XL 82 mm #BRLC70229-2XL

Odolné kardanové hřídele (Heavy-Duty)

Odolné ocelové poloosy BADASS™ a centrální CVD kardany KUDU™ jsou trvanlivé, s hladkým chodem a schopné pracovat pod velkými úhly křížení. Kardany KUDU™ jsou servisovatelné a staly se standardem pro všechny podvozky Boom Racing.

Zavěšení

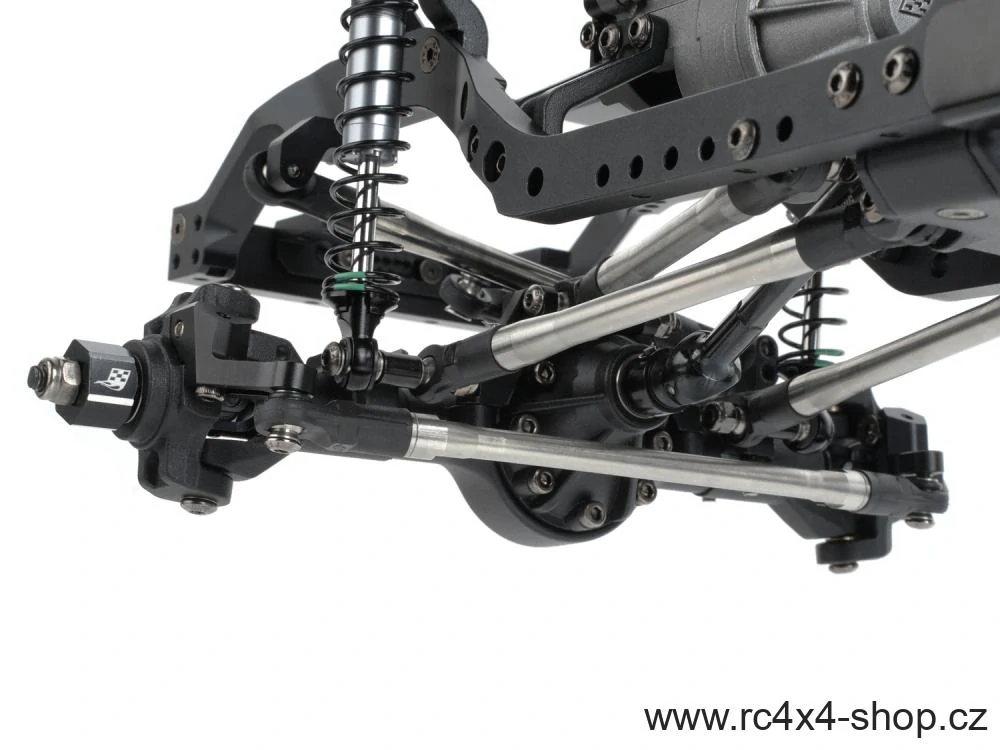

Kompletní nerezové linky jsou u šasi BRX01 AWB Link standardem, což přidává strategicky umístěnou váhu nízko nad zemí pro snížení těžiště a zlepšení výkonu při crawlingu. Zadní spodní linky jsou plně nastavitelné a mají integrovaný design „high-clearance“ pro lepší průchodnost přes překážky.

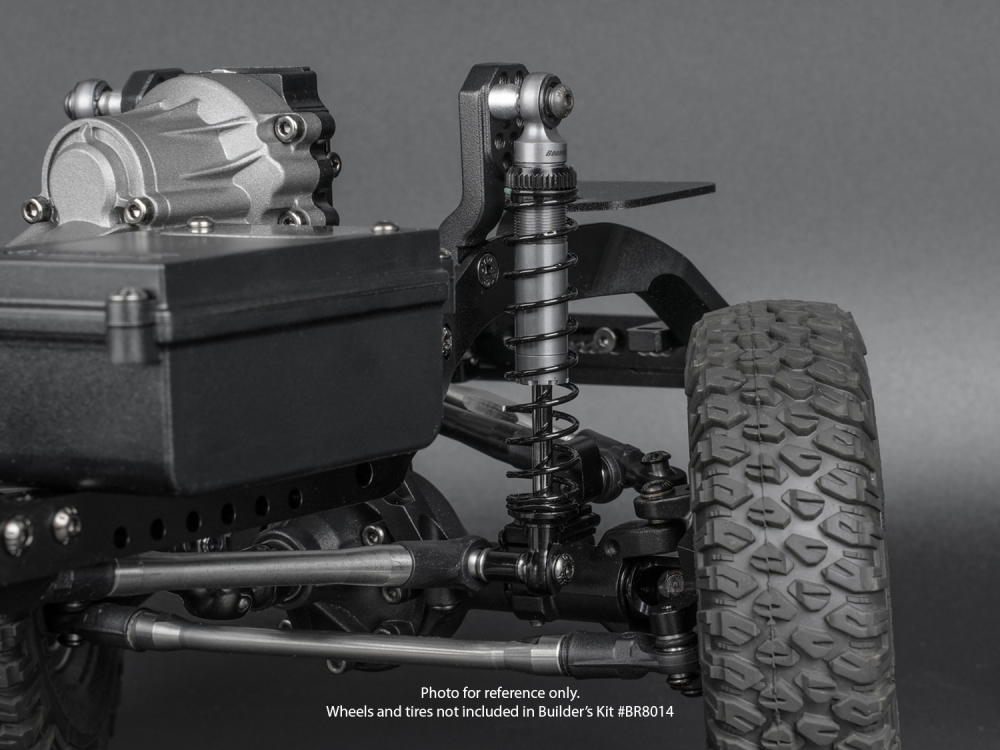

Odpružení zajišťují pevné přední a zadní nápravy BRX80 PHAT™, spárované s vysoce výkonnými olejovými maketovými tlumiči KUDU™ typu coilover, o délce 70 mm vpředu a 80 mm vzadu.

Tlumiče KUDU™, optimalizované pro maketový výkon a dlouhodobou spolehlivost, mají těla z hliníku (billet) pro maximální pevnost, kalené pístnice s nitridovým povlakem titanu a hliníkové matice pružin pro neomezené nastavení předpětí. Vyměnitelná plastová lůžka čepů zajišťují hladký chod s nízkým třením, zatímco nerezové čepy BADASS™ odolávají korozi a umožňují velké úhly pohybu pro masivní křížení.

Dvojitá X-ring těsnění spolu s vyhrazenými stíracími těsněními zabraňují únikům oleje a vniknutí nečistot. Integrované dorazy zlepšují kontrolu při plném stlačení a přiložený nástroj na kulové čepy usnadňuje a urychluje údržbu.

K dispozici jsou volitelné pružiny tlumičů.

Volitelné SWD (2/4WD) / DIG / Overdrive

Chcete možnost přepínání 2WD/4WD, funkci DIG nebo overdrive? Nahraďte standardní rozvodovku B2X™ volitelnou rozvodovkou DIG nebo SWD (2WD/4WD). Obě možnosti vyžadují další mini servo (stejné velikosti jako servo v sadě) a volitelné držáky mini serva (BRLC70223L a BRLC70223A).

Volitelné rozvodovky:

DIG rozvodovka (BRLC70101-DIG)
SWD 2WD/4WD rozvodovka (BRLC70301-SWD)

B2X™ i obě volitelné rozvodovky jsou připraveny na overdrive. Funkce overdrive se aktivuje pomocí volitelné sady ozubených kol OD (BRLC70201-GEAR).

S nainstalovanou sadou OD se přední kola otáčejí o 32 % rychleji než zadní, zatímco zadní náprava získá o 42 % větší redukci oproti standardnímu převodu rozvodovky. Výsledkem je lepší schopnost stoupání, hladší přenos výkonu a snížení zatížení hnacího ústrojí v náročných podmínkách.

Overdrive lze aktivovat také pomocí našich volitelných sad odolných šikmých ozubených kol s unášečem (spool):

24/8T (BR955040) cca 20 %
27/8T (BR955029) cca 10 %

Pokud vás baví expediční jízda (trail driving), rozvodovka SWD s volitelným pohonem 2WD/4WD a overdrive převodem vám poskytne maximální flexibilitu. Na rovném terénu jezděte na 2WD s rychlým převodem, přepněte na 4WD, když je potřeba trakce, a podřaďte pro maximální točivý moment v náročných podmínkách.

Volitelný servo naviják

Šasi je připraveno pro vnitřní servo naviják standardní velikosti (s vnitřní cívkou) po instalaci volitelné sady držáku navijáku pro BRX01 AWB & BRX01 (#BRLC70227).

Mini servo součástí balení

Součástí balení je vodotěsné 8,4V mini servo JX s kovovými převody pro dálkové řazení dvourychlostní převodovky. Je zahrnuta omezená záruka (na výrobní vady).

Kola a pneumatiky

Nejsou součástí stavebnice, je třeba si vybrat ze široké nabídky pneumatik a disků od Boomracing, případně zvolit alternativu dle vlastních preferencí.

Pevná karoserie ZIL Pickup (volitelná)

Pevná karoserie ZIL Pickup je plně vylisovaná dvoudílná konstrukce, dostupná jako kompletní karoserie s rozvorem 267 mm, navržená tak, aby se dala přímo přišroubovat na šasi BRX01 AWB. Je inspirována klasickými pickupy z 50. a 60. let, má vysoce detailní interiér, funkční dveře, kapotu a zadní čelo, realistický chladič a motorový prostor a samostatnou hlubokou korbu s vestavěným úložným prostorem pro baterii.

Karoserie obsahuje deset parabol a čoček pro LED světla, připravených pro volitelnou světelnou sadu KUDU (BRTLB007), a je dodávána s maketovými bočními nášlapy pro autentický vzhled.

Samozřejmě lze zvolit jakoukoliv jinou karoserii, která se bude svými rozměry přibližovat rozměrům podvozku. Způsob jejího uchycení je již na každém modeláři.

Voděodolnost

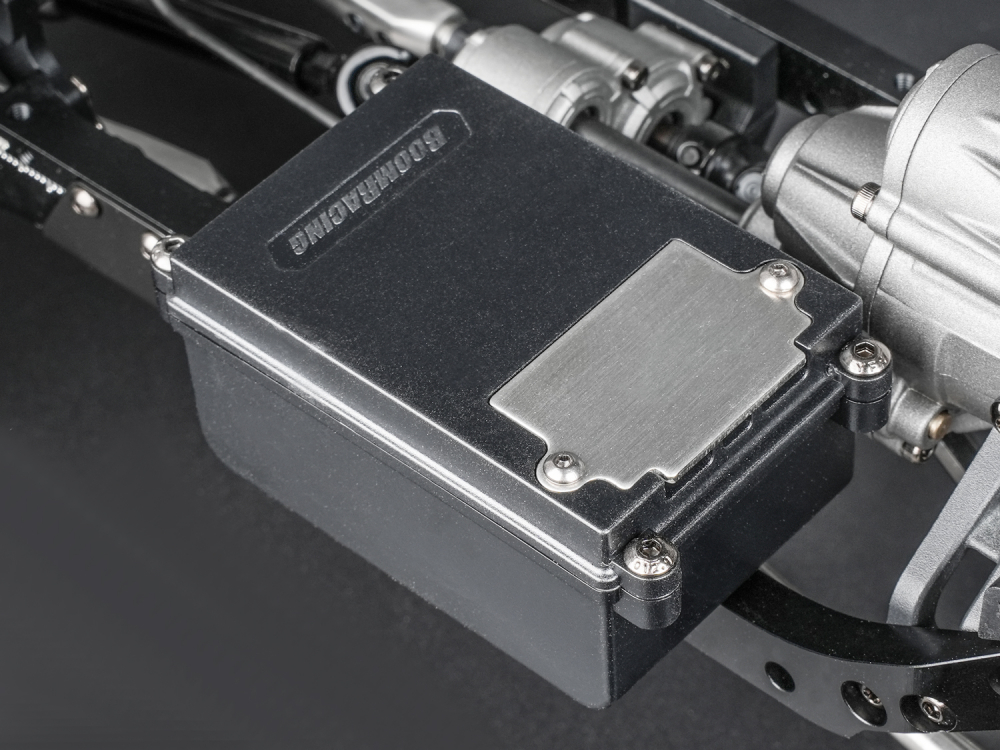

Je tato stavebnice vodotěsná? Krátká odpověď zní ano! BRX01 AWB je schopen ponoření do vody. Box přijímače je navržen tak, aby byl plně vodotěsný, s gumovým těsněním po celém obvodu, které chrání váš přijímač před vodou. Zahrnuli jsme plně vodotěsné vysokonapěťové mini servo JX pro řazení dvourychlostní převodovky BCF2™. Ozubená kola náprav jsou plně namazána, s přídavným silikonovým a černým grafitovým mazivem dodávaným pro údržbu a ochranu proti korozi způsobené vodou. Přidejte si vlastní vodotěsnou elektroniku, abyste dosáhli plné vodotěsnosti.

Vlastnosti šasi:
